Щит постоянного тока ЩПТА (вар. 1.3)

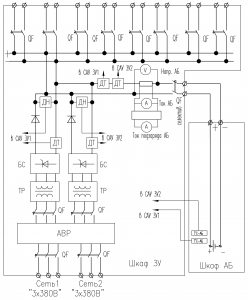

Структурная схема:

Пример обозначения: ЩПТА-65-220/40/2Р/2Т/2/Н/n

ЩПТА – Щит постоянного тока автоматизированный;

65 – емкость АБ в А·ч;

220 – напряжение постоянного тока;

40 – номинальный ток ЗУ;

2Р – число резервируемых ЗУ;

2Т – число резервируемых Тр;

2 – число входов переменного тока:
1 – один вход (без АВР),
2 – два входа (с АВР);

Н – несекционированный;

n – число выходов.
