Щит постоянного тока ЩПТА (вар. 2.5)

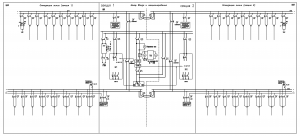

Структурная схема:

Пример обозначения: ЩПТА-65-2/220/40/1-СО-N/n₁+m₁/n₂+m₂

ЩПТА – щит постоянного тока автоматизированный;

65 – емкость АБ в А·ч;

2 – число параллельно включенных ЗУ;

220 – напряжение постоянного тока;

40 – номинальный ток ЗУ;

1 – число входов переменного тока в каждом ЗУ;

С – секционированный;

О – исполнение шин в шкафе ввода:
О – шины ШП, ШУ, ШС, ШБ отдельные;

N – число шкафов отходящих линий;

n₁+m₁ – число выходов по шинам ШП, ШУ секции 1;

n₂+m₂ – число выходов по шинам ШП, ШУ секции 2.
