Щит постоянного тока ЩПТА (вар. 2.1)

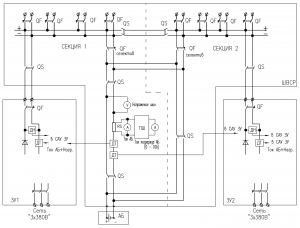

Структурная схема:

Пример обозначения: ЩПТА-65-2/220/40/1-СС/n₁/n₂

ЩПТА – щит постоянного тока автоматизированный;

65 – емкость АБ в А·ч;

2 – число параллельно включенных ЗУ;

220 – напряжение постоянного тока;

40 – номинальный ток ЗУ;

1 – число входов переменного тока в каждом ЗУ;

С – исполнение шин в шкафе ввода:
С – шины ШП, ШУ, ШС, ШБ совмещенные;

С – секционированный;

n₁ – число выходов секции 1;

n₂ – число выходов секции 2.
