Щит постоянного тока ЩПТА (вар. 4.1)

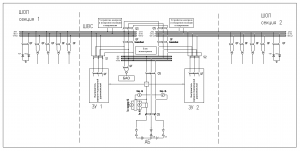

Структурная схема:

Пример обозначения: ЩПТА-65-2/220/40+24/20/1-СС-N/n₁+m₁

ЩПТА – щит постоянного тока автоматизированный;

65 – емкость АБ в А·ч;

2 – число параллельно включенных ЗУ;

220 – напряжение постоянного тока 1 канала ЗУ;

40 – номинальный ток 1 канала ЗУ;

24 – номинальное напряжение 2 канала ЗУ;

20 – номинальный ток 2 канала ЗУ;

1 – число входов переменного тока в каждом ЗУ;

С – секционированный;

С – исполнение шин в шкафе ввода:
С – шины ШП, ШУ, ШС, ШБ совмещенные;

N – число шкафов отходящих линий;

n₁ – число выходов по шинам ШП, ШУ секции 1;

m₁ – число выходов по шинам ШП, ШУ секции 2.
