Одноканальные ВЗА
Предназначены для заряда кислотных или щелочных аккумуляторных батарей и питания потребителей постоянного тока.
Могут быть использованы для питания постоянным напряжением оперативных цепей комплектных подстанций и распределительных пунктов, систем аварийного питания устройств энергоснабжения. Однотипные устройства могут включаться в параллельную работу на общую нагрузку и использоваться в схемах с параллельным резервированием. Устройства выполнены с микропроцессорным управлением и имеют встроенную систему контроля и сигнализации.
Основные особенности:
- возможность работы с герметизированными и классическими аккумуляторными батареями (АБ);
- двухступенчатый (I/U) заряд АБ и буферный режим подзаряда;
- ЖК-дисплей и возможность регулирования параметров с пульта управления ВЗА;
- дистанционный мониторинг.
Структура условного обозначения:
ВЗА-ХХХ-YYY-УХЛ4-С
ВЗА – выпрямитель зарядный автоматизированный;
XXX – номинальное выходное напряжение, В;
YYY – номинальный выходной ток, А;
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
С – сейсмостойкое исполнение (опция).
Условия эксплуатации:
- температура окружающей среды от +1 до +35°С (предельная до +40°С), возможна работа установки при температуре до -10°С;
- относительная влажность воздуха до 80% при +25°С;
- высота над уровнем моря до 1000 м;
- температура хранения от минус 50 до плюс 40°С;
- среда, где находится установка, не должна содержать химически активных газов и паров, токопроводящей пыли и взрывоопасных материалов;
- отсутствие резких толчков (ударов) и сильной тряски;
- рабочее положение в пространстве – вертикальное.
Требования безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.11-75, ГОСТ 12.2.007.12-88.
Требования пожарной безопасности по ГОСТ 12.1.004-91.
Технические данные
Основные технические характеристики ВЗА приведены в табл. 1
Таблица 1
| Наименование характеристики | ВЗА-ХХХ-YYY-УХЛ4 |
|---|---|
| Входные параметры | |
| Число фаз питающей сети | 1/3 |
| Номинальное линейное напряжение, В | 220/380 |
| Допустимый диапазон изменения линейного переменного напряжения на входе, % | -15…+15 |
| Номинальная частота переменного напряжения, Гц | 50 |
| Допустимый диапазон изменения частоты напряжения на входе переменного тока, Гц | 47,5…52,5 |
| Коэффициент небаланса линейных напряжений, не более, % | 4 |
| Коэффициент мощности при номинальных входных и выходных параметрах, не менее | 0,86 |
| Выходные параметры | |
| Номинальное напряжение на выходе постоянного тока, В | 24, 36, 48, 60, 110, 220, 230, 260 |
| Номинальный ток на выходе постоянного тока, А | 20, 40, 80, 160, 200, 250, 315, 400, 800 |
| Диапазон регулирования напряжения на выходе постоянного тока | (0,1…1,2) Uном |
| Точность стабилизации напряжения, не более, % | ±0,5 |
| Диапазон рабочих токов в режиме стабилизации напряжения | (0,05…1) Iном |
| Точность стабилизации тока на выходе, не более, % | ±1,0 |
| Величина пульсаций напряжения на выходе: - при работе на активную нагрузку, не более, % - при работе на АБ, не более, % | 0,5 0,2 |
| Диапазон регулирования уставки по току, с точностью ± 5% в режиме разряда батареи (инвертирования) | (0,1…1) Iном |
| Коэффициент мощности на выходе, не менее | 0,86 |
| Режим работы | Продолжительный |
| Общие параметры | |
| Охлаждение | Воздушное, естественное |
| Обслуживание | С передней стороны |
| Степень защиты по ГОСТ 14254-96 | IP21 |
| Вид системы заземления | TN-С |
| Наработка на отказ, не менее, ч | 300 000 |
| Срок службы ЗУ, лет | 20 |
Примечание. Возможно изготовление одноканальных ВЗА с выходным напряжением 36В на токи от 20 до 400А.
Рекомендуемое количество элементов АБ для различных выходных напряжений приведено в табл. 2.
Таблица 2
| Тип | Кол-во эл. Pb | Кол-во эл. NiCd |
|---|---|---|
| ВЗА-110-YYY | 54 | 90 |
| ВЗА-220 для диапазона Uвых=220-230В | От 100 до 110 | От 167 до 183 |
| ВЗА-220 для диапазона Uвых=240-260В | От 110 до 120 | От 183 до 200 |

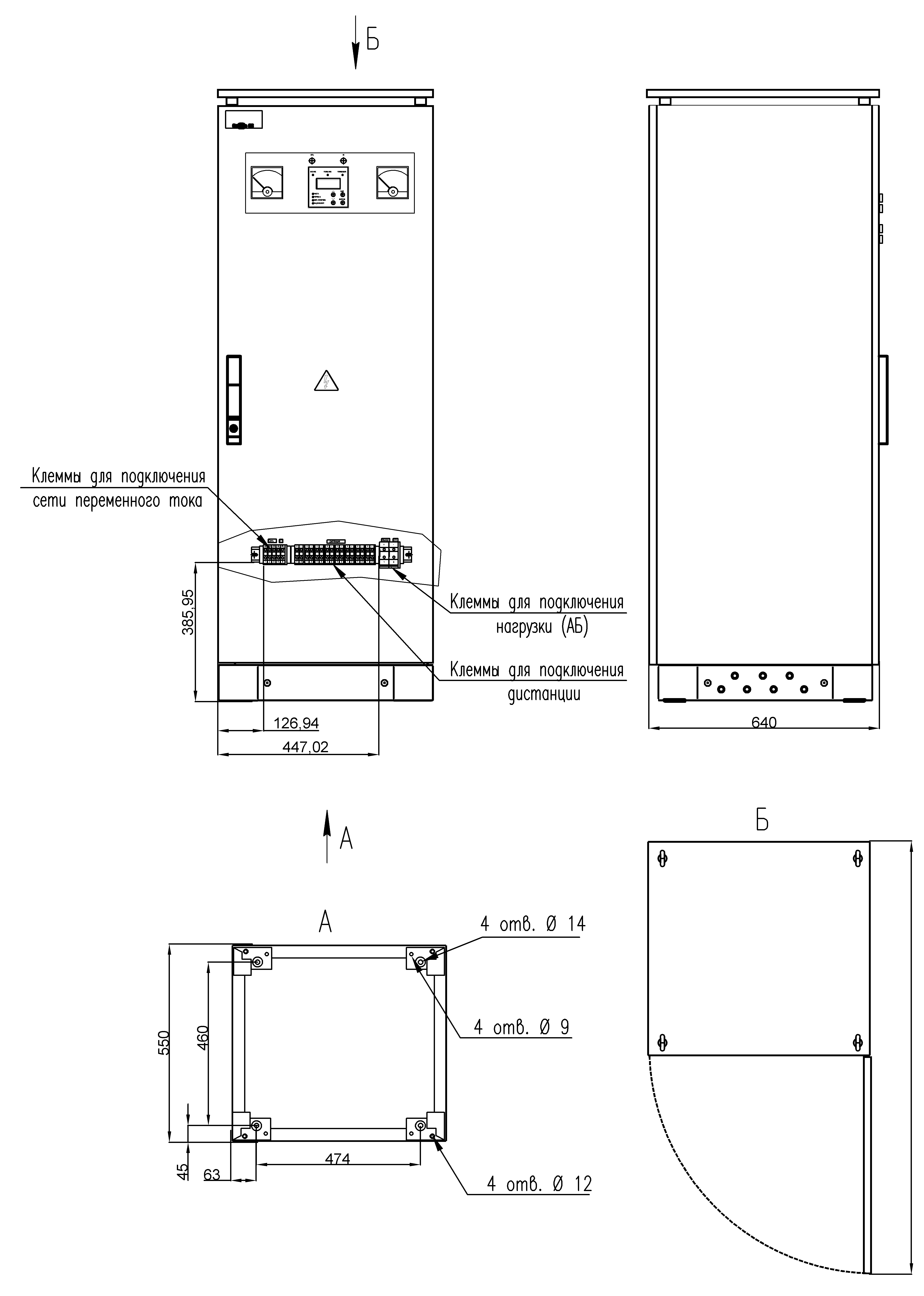

Габаритный чертеж
